1. Loyihaga umumiy nuqtai

Ushbu loyiha Afrikaning Gana shahrida joylashgan bo'lib, quyosh energiyasi ishlab chiqarish, batareya energiyasini saqlash va elektr transport vositalarini zaryadlashni birlashtirgan tijorat namoyish maydonchasi bo'lib xizmat qiladi. Elektr transport vositalarini zaryadlash operatsiyalari uchun mo'ljallangan stansiya toza energiya qo'llanmalari uchun mintaqaviy ko'rgazmaga aylandi.

Mahalliy kommunal transformatorning quvvati atigi 120 kVA . Tarmoq quvvatining cheklanganligi va tez-tez elektr uzilishlari tufayli mavjud tarmoq ta'minoti barcha zaryadlash stansiyalarini to'liq quvvatda ishlayotgan holda qo'llab-quvvatlay olmaydi, bu esa stansiyaning zaryadlash quvvati va operatsion samaradorligini sezilarli darajada cheklaydi.

Tarmoq quvvatining yetarli emasligi va ishonchsiz elektr ta'minoti muammolarini hal qilish uchun mijoz STS statik uzatish kaliti va fotovoltaik avtoturargoh tizimi bilan birlashtirilgan 125 kVt/261 kVt/soat batareya energiyasini saqlash shkafini tanladi.

Oddiy elektr tarmog'i sharoitida quyosh tizimi, batareya saqlash tizimi va kommunal tarmoq zaryadlash uskunalarini to'liq quvvatda qo'llab-quvvatlash uchun birgalikda ishlaydi. Elektr tarmog'i uzilib qolgan taqdirda, tizim bir soniya ichida elektr tarmog'iga ulangan holatdan elektr tarmog'idan tashqari holatga o'tishni yakunlaydi. Yuqori quvvatli doimiy tok tezkor zaryadlovchilari vaqtincha o'chiriladi, shu bilan birga tizim o'zgaruvchan tok zaryadlash uskunalariga taxminan 5-8 soat davomida energiya yetkazib berishda davom etadi , bu esa asosiy zaryadlash xizmatlarining mavjudligini ta'minlaydi.

2. Loyiha tafsilotlari

2.1 dasturi

Ushbu loyiha integratsiyalashgan quyosh energiyasini saqlash-EV zaryadlash tizimining odatiy tijorat qo'llanilishi hisoblanadi.

Ganadagi zaryadlash stansiyasi uchta asosiy qiyinchilikka duch keldi:

• Yuqori cho'qqili zaryadlash talabi
• Mahalliy tarmoq quvvati cheklangan
• Ishonchsiz elektr ta'minoti

Faqat kommunal tarmoqqa tayanish barcha zaryadlash uskunalarining bir vaqtning o'zida ishlashini ta'minlay olmasdi. An'anaviy transformator quvvatini oshirish katta investitsiyalarni va uzoq muddatli qurilish va tasdiqlash jarayonini talab qilardi.

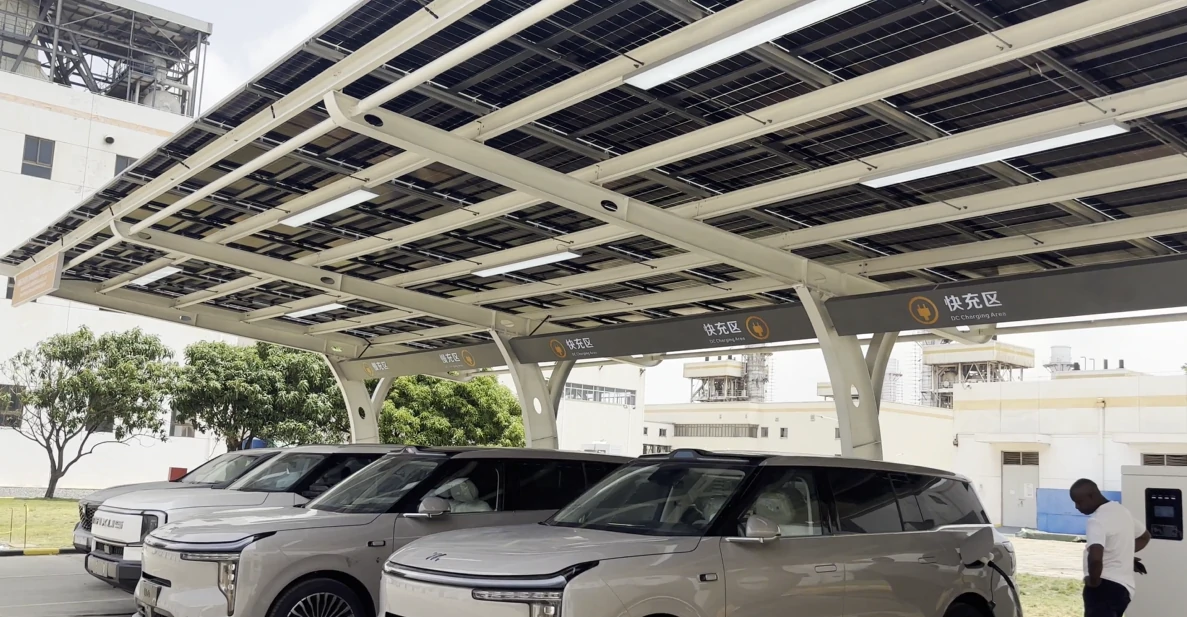

Fotovoltaik avtoturargoh to'g'ridan-to'g'ri maydonchada toza elektr energiyasi ishlab chiqaradi, batareya energiyasini saqlash tizimi esa yuqori zaryadlash talabi davrida tarmoqni to'ldiradi. Tizim, shuningdek, tarmoq uzilishlari paytida tezkor favqulodda o'chirishni ta'minlaydi.

Ushbu yechim elektr uzilishlari paytida muhim zaryadlash xizmatlarini saqlab qolish bilan birga normal sharoitlarda to'liq yuklangan zaryadlash operatsiyalarini qo'llab-quvvatlaydi. Bu kommunal elektr energiyasiga bog'liqlikni kamaytiradi, foydalanish xarajatlarini kamaytiradi va ayniqsa, zaif yoki beqaror elektr tarmoqlariga ega Afrika mintaqalaridagi tijorat EV zaryadlash stansiyalari uchun juda mos keladi.

3. Loyihaning asosiy afzalliklari

3.1 Tarmoq sig'imi cheklovlarini yengib o'tadi

125 kVt/261 kVt/soat energiya saqlash tizimi cheklangan kommunal ta'minotni to'ldiradi, bu esa mavjud 120 kVA transformatorning cheklangan quvvatiga qaramay, zaryadlash stansiyasining ishonchli ishlashini ta'minlaydi.

3.2 Quyosh energiyasi, saqlash va elektr tarmoqlarining muvofiqlashtirilgan ishlashi

Fotovoltaik tizim, batareya saqlash tizimi va kommunal tarmoq zaryadlash talabini qo'llab-quvvatlash uchun aqlli ravishda birgalikda ishlaydi. Bu toza quyosh energiyasidan foydalanishni oshiradi va tarmoqdan sotib olinadigan elektr energiyasini kamaytiradi.

3.3 Elektr uzilishlari paytida uzluksiz ishlash

STS tezkor tarmoqqa ulangan va tarmoqdan tashqarida kommutatsiyani ta'minlaydi. Uzilish paytida tizim taxminan 5-8 soat davomida AC zaryadlash uskunalarini yetkazib berishni davom ettirishi mumkin, bu esa asosiy zaryadlash xizmatlarining ishlashini ta'minlaydi.

3.4 Infratuzilma va ekspluatatsiya xarajatlarining pasayishi

Ushbu yechim kommunal transformatorni modernizatsiya qilish bilan bog'liq yuqori xarajatlar va uzoq muddatli amalga oshirish muddatidan qochadi. Quyosh energiyasidan o'zini o'zi iste'mol qilish, eng yuqori yuklamani qo'llab-quvvatlash va energiyani saqlash ham stansiyaning uzoq muddatli elektr energiyasi va ekspluatatsiya xarajatlarini kamaytirishga yordam beradi.
